TIG 용접의 정의

TIG 용접의 정의

                 May 14, 2024


                   ChatGPT
TIG 용접(Tungsten Inert Gas Welding)은 텅스텐 전극을 사용하여 금속을 용접하는 공정입니다. 이 방식은 또한 GTAW(Gas Tungsten Arc Welding)로 알려져 있습니다. TIG 용접에서는 텅스텐 전극이 용접될 금속과 전기 아크를 형성하여 용접 영역을 가열합니다.

이 공정에서는 용접 영역을 보호하기 위해 비활성 가스, 보통 아르곤이나 헬륨을 사용합니다.
TIG 용접은 높은 품질의 깨끗하고 정밀한 용접을 요구하는 애플리케이션에 이상적입니다. 예를 들어, 알루미늄, 스테인리스 스틸 및 기타 합금을 용접하는 데 널리 사용됩니다. 이 방법은 수작업으로 제어되므로 용접공의 숙련도가 중요한 역할을 합니다.




스테인리스 스틸 외, 일반 스틸(STS & SMLS) 용접에도 적용 가능한 거야?

                   ChatGPT

네, TIG 용접은 스테인리스 스틸뿐만 아니라 일반 스틸(STS: 스테인리스 스틸, SMLS: 이음매 없는 강관)에도 적용 가능합니다. TIG 용접은 높은 정밀도와 우수한 마감 품질을 제공하기 때문에 다양한 유형의 스틸을 포함한 많은 금속에 사용됩니다. 이 기법은 특히 얇은 금속판이나 정밀한 용접이 필요한 경우에 매우 효과적입니다. TIG 용접은 또한 매우 깨끗한 용접면을 제공하고, 용접 부위 주변의 금속 변형을 최소화합니다. 따라서, 일반적인 구조용 강철 용접뿐 아니라 특수 합금이나 정밀한 용접이 필요한 경우에도 매우 적합합니다.

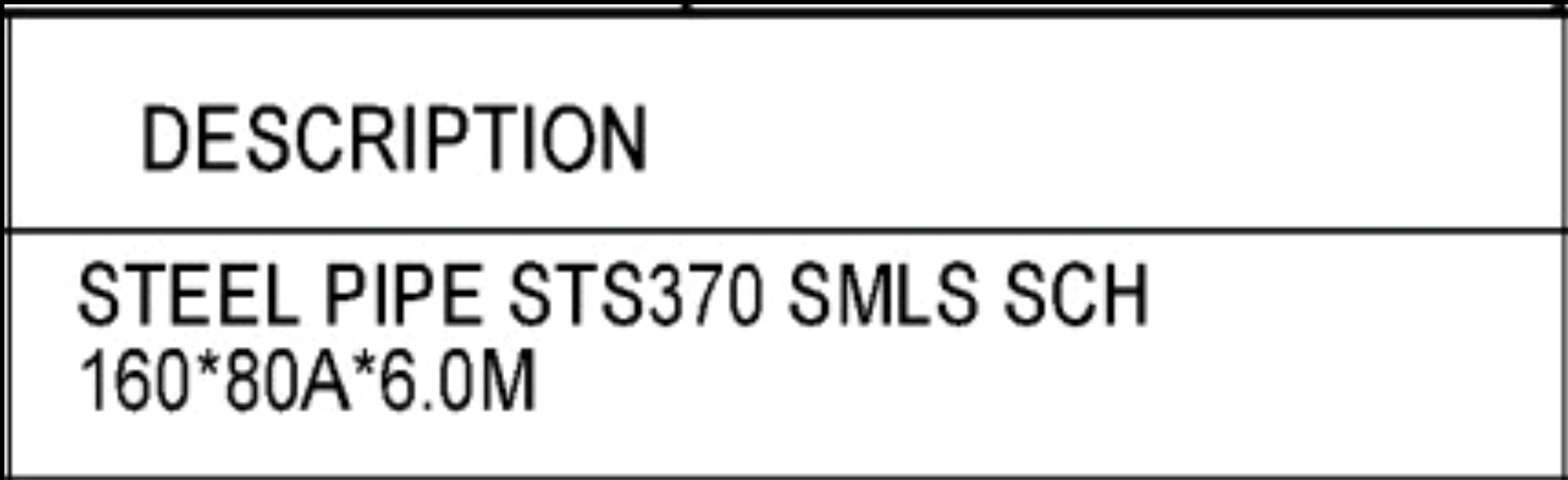

                     제작도면 DESCRIPTION에 표기된 모든 의미가 궁금해, 'STEEL PIPE STS370 SMLS SCH 160*80A*6.0M'.

                   ChatGPT
제작도면의 DESCRIPTION 'STEEL PIPE STS370 SMLS SCH 16080A6.0M'에 나타난 각 요소는 다음과 같은 의미를 가집니다:

1. STEEL PIPE: 이 부분은 제품이 강철 파이프임을 나타냅니다.

2. STS370: 이는 파이프의 강종을 나타냅니다. STS는 일반적으로 스테인리스 스틸을 의미하지만, 여기서는 특정한 강종인 'STS370'을 지칭합니다. '370'은 일반적으로 강의 최소 항복 강도를 나타내는 것일 수 있으며, 이는 370 MPa(메가파스칼)을 의미할 가능성이 있습니다.

3. SMLS: 이는 'Seamless' 즉, 이음매 없는 파이프를 의미합니다. SMLS 파이프는 용접 이음새 없이 제조되므로 압력이나 화학 물질에 대한 더 높은 저항력을 제공합니다.

4. SCH 160: 이는 파이프의 스케줄 번호로, 파이프의 벽 두께를 나타냅니다. 스케줄 번호가 높을수록 벽 두께가 두꺼워집니다. SCH 160은 매우 두꺼운 벽을 가진 파이프를 의미하며, 높은 압력 조건에서 사용되는 경우가 많습니다.

5. 80A: 이는 파이프의 명목 직경을 나타냅니다. 'A'는 일반적으로 '안지름'(내경)을 의미하는데, 여기서 80A는 80mm 내경을 의미합니다.

6. 6.0M: 이는 파이프의 길이를 나타내며, 여기서 6.0M는 파이프가 6.0 미터 길이임을 의미합니다.

이러한 표기는 파이프의 재질, 제조 방식, 물리적 특성(벽 두께, 직경, 길이)을 구체적으로 나타내어 설계자와 제조자가 필요한 정확한 사양을 알 수 있도록 합니다.
